Hydraulische Separatoren für HVAC-Auftragnehmer: Weniger Rückrufe, bessere Systembalance

Warum Bauunternehmer jedem Mehrzonenauftrag eine hydraulische Trennvorrichtung hinzufügen

Bei HVAC-Auftragnehmern gehen die meisten Garantierückrufe bei Aufträgen mit mehreren Kesseln oder mehreren Zonen auf dieselbe Grundursache zurück: Der Primärkreislauf und der Sekundärkreislauf kämpfen miteinander um den Durchfluss. Eine hydraulische Weiche (auch als erhältlich). Entkopplungstank oder verlustarmer Sammler) durchbricht diesen Kampf, indem er jedem Kreislauf eine eigene Pumpe und einen eigenen Strömungsweg gibt, die über eine gemeinsame Kammer mit geringem Widerstand anstelle einer gemeinsamen Rohrstrecke verbunden sind.

Der zwischen der Kessel- oder Kälteanlage und den Verteilerzonen installierte Tank entkoppelt beide Seiten hydraulisch. Der Primärkreislauf sorgt für einen gleichmäßigen Fluss durch die Wärmequelle. Die Sekundärkreisläufe – Heizkörper, Gebläsekonvektoren, Unterflurkreisläufe – ziehen nur das, was sie brauchen, wann immer sie es brauchen, ohne die Anlage auszuhungern oder zu überpumpen.

Was dies auf der Baustelle löst

Auf Servicetickets tauchen immer wieder drei Beschwerden auf: ungleichmäßige Hitze zwischen den Zonen, laute oder kurzlaufende Pumpen sowie Schlamm- oder Lufteinschlüsse, die nach einer Spülung immer wieder auftreten. Eine ordnungsgemäß dimensionierte hydraulische Weiche löst alle drei Aspekte gleichzeitig, da die meisten Einheiten eine Absetzkammer mit niedriger Geschwindigkeit, eine Entlüftungsöffnung und eine Schmutz-/Magnettrennstelle kombinieren.

• Zonenausgleich: Jede Sekundärpumpe sieht nur ihren eigenen Schleifenwiderstand, sodass sich Mischventile und TRVs vorhersehbar verhalten.
• Luftentfernung: Die Zone mit niedriger Geschwindigkeit lässt Mikrobläschen aufsteigen und entweichen, anstatt sich in den Heizkörpern zu sammeln.
• Schmutz- und Magnetitabscheidung: Sediment tropft aus der Suspension, bevor es Pumpendichtungen und Wärmetauscherplatten erreicht.
• Vereinfachte Inbetriebnahme: Primär- und Sekundärdurchflussraten können unabhängig voneinander eingestellt werden, wodurch die Ausgleichszeit verkürzt wird.

Dimensionierungs- und Installationshinweise, nach denen Auftragnehmer fragen

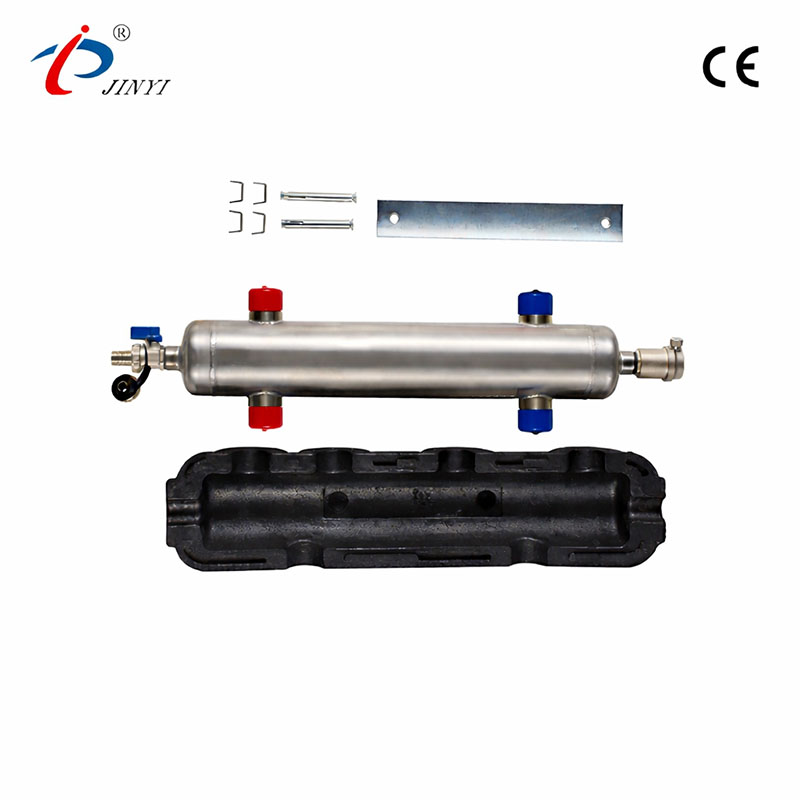

Die Auswahl richtet sich nach der primären Durchflussrate und der Anschlussgröße der Kessel- oder Kühlanlage, nicht nach der Gesamtzahl der Zonen. Die Serien JY-6001 bis JY-6005 von Jinyi decken kleine gewerbliche Anlagenräume bis hin zu größeren Kaskaden mit mehreren Kesseln ab, in den Anschlussgrößen und Gehäusematerialien, die Auftragnehmer bereits für Klemmen, Verteiler und Kühlerhalterungen für den gleichen Auftrag spezifiziert haben.

Da Jinyi neben seinen Klemm-, Verteilerhalterungs- und Ventilleitungen auch Entkopplungstanks herstellt, können Auftragnehmer, die über Jinyi einkaufen, häufig mehrere Artikel aus den Anlagenräumen – Abscheider, Halterungen und Verteilerhardware – in einer einzigen Bestellung und Lieferung zusammenfassen.

Häufig gestellte Fragen

Benötige ich bei jeder Kesselinstallation eine hydraulische Weiche?

Es lohnt sich immer dann, wenn mehr als eine Umwälzpumpe im System vorhanden ist oder ein Sekundärkreislauf mit variablem Durchfluss gepaart mit einem Primärkreislauf mit festem Durchfluss vorhanden ist – typisch für Wohngebäude mit mehreren Zonen und leichte gewerbliche Arbeiten.

Kann eine hydraulische Weiche einen verlustarmen Sammler ersetzen?

In den meisten Rohrleitungsanordnungen ja – die beiden Begriffe beschreiben sich überschneidende Designs, und die Tanks von Jinyi sind so konstruiert, dass sie die gleiche verlustarme Sammelfunktion erfüllen und gleichzeitig Schmutz und Luft abscheiden.

Welche Größen bietet Jinyi für Lagerbestellungen von Auftragnehmern und Händlern an?

Die Baureihe JY-6001–JY-6005 deckt gängige Durchflussraten in Anlagenräumen ab; Kundenspezifische Anschlussgrößen und Gehäusematerialien sind für Groß- oder projektspezifische Bestellungen erhältlich.

Fragen Sie das Technikteam von Jinyi nach einer Größenempfehlung basierend auf der Kessel-/Kühler-Durchflussrate Ihres Projekts – sehen Sie sich die vollständige Produktseite des Entkopplungstanks an.
